空調構成及工作原理
    本機所選配置的空調一般為冷暖兩用型：制冷系統主要由壓縮機、驅動皮帶、冷凝器、冷凝風機、儲液罐、膨脹閥、管路及電氣控制面板等組成；其供暖系統主要由熱交換器、熱水管路、控制閥、送風風機等組成；空調工作原理見圖2-26。有關空調的具體內容請參閱隨機配帶的空調使用維護說明書。

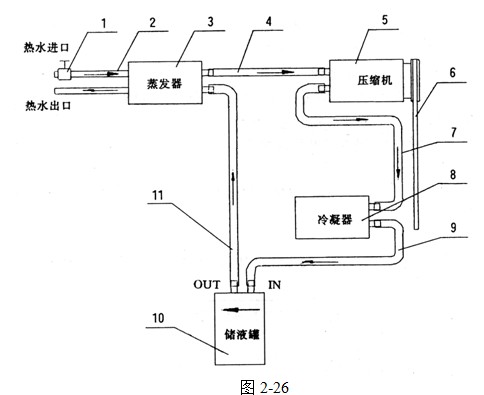

圖2-26
1. 控制閥  2. 暖水管  3. 蒸發器總成（含控制面板、熱交換器、送風風機、膨脹閥）
4. 蒸發器至壓縮機膠管   5. 壓縮機   6. 皮帶   7.壓縮機至冷凝器膠管
8. 冷凝器總成（含冷凝風機）   9. 冷凝器至儲液罐膠管    10. 儲液罐
11. 儲液罐至蒸發器膠管
B．注意事項
　　●非專業人員，請勿拆卸修理空調系統；
　　●檢查維修時，應將車輛停在水平場地，變速箱處于空檔或停車狀態，啟動停車制動器，其它人員應遠離車輛或作業現場。
　　●與制冷劑直接接觸會導致凍傷。檢查時一定要注意安全，要帶上護目鏡及相應的保護工具，以免制冷劑傷及眼睛、皮膚；要小心觸摸有關部件，以免被高溫部件燙傷；要注意旋轉部件，以免被壓傷。
　　●無論發動機是否運轉，空調系統一直處于帶壓狀態。決不可對已充注制冷劑的系統加熱。當放空系統時，必須帶護目鏡，即使歧管壓力表的讀數為零時，也應采取預防措施，緩慢地拆卸零部件。
　　●維修場地禁止吸煙或有其它火源出現，因為制冷劑遇熱發生反應，吸入后會導致人身傷亡。
　　●空調系統必須在發動機啟動后方可使用。發動機停止后，應將電源開關斷開，以免過多的消耗電能。
　　●空調系統使用時，通常采用高檔降溫，中、低檔維持空調運行。
　　●在春季、秋季或冬季，空調系統如不使用，必須每隔一周啟動運轉5分鐘左右，以防止系統內運動部件因長期不用而銹蝕。
　　●空調制冷系統補充冷凍油時，冷凍油選型應按說明書要求選購，注意切不可把兩種型號冷凍油混用。
　　●使用空調器時，應關閉車室門窗；制冷時，要關閉熱源閥門；制熱時，不要打開制冷系統。
　　●使用空調器時，應避免溫度調節手柄一直在最冷位置，而風量開關在低風量檔，以防蒸發器結霜。
　　●夏日停開車輛時，應盡量避免陽光直射。
　　●使用采暖前，發動機應運轉一段時間，在水溫達到80℃時，再打開熱水閥門，開啟空調風量開關。當環境溫度低于0℃時，應放掉管路及散熱器中的水，以免結冰，使用防凍液除外。
